HDI 보드와 일반 PCB의 차이점을 이해하는 방법

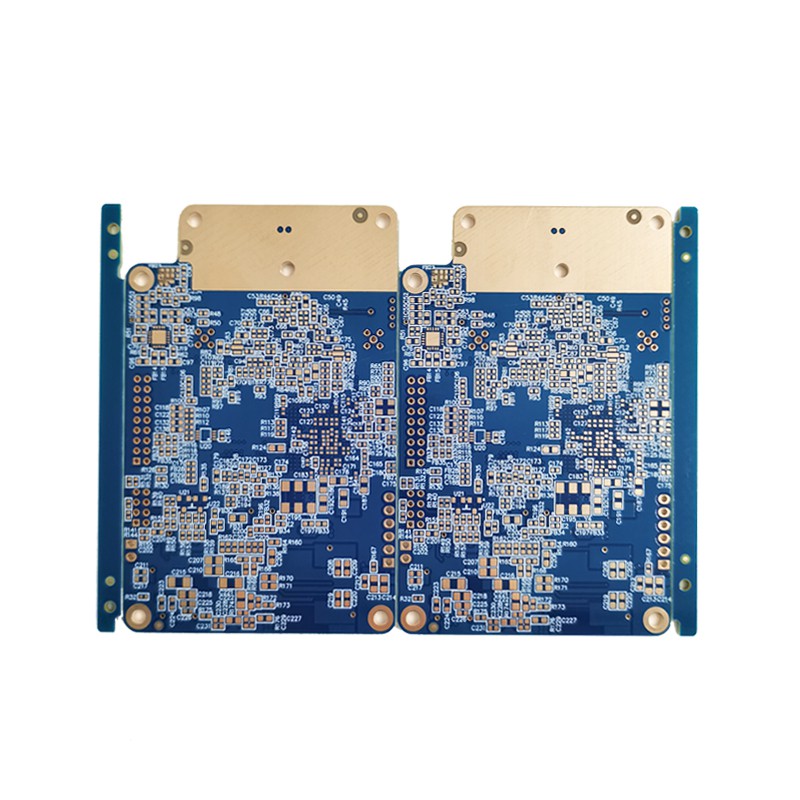

HDI 보드 소개

HDI 기판(High Density Interconnector), 즉 고밀도 배선 기판은 마이크로 블라인드 및 매립 비아 기술을 사용하여 비교적 높은 선분포 밀도를 갖는 회로 기판입니다. HDI 보드에는 내부 레이어 라인과 외부 레이어 라인이 있으며 드릴링, 홀 내 금속화 및 기타 공정을 사용하여 각 라인 레이어의 내부 연결을 실현합니다.

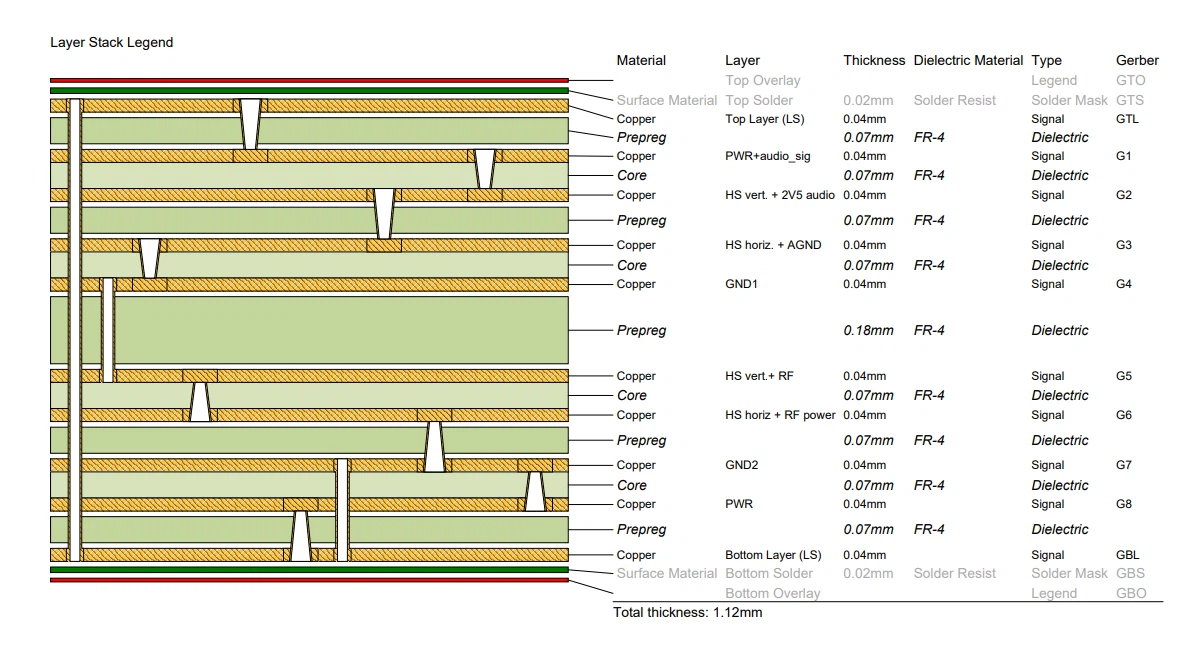

HDI 보드는 일반적으로 적층 방식으로 제조됩니다. 적층 수가 많을수록 보드의 기술 등급이 높아집니다. 일반 HDI 보드는 기본적으로 1회 빌드업이고 고급 HDI는 스택업, 전기도금, 레이저 다이렉트 드릴과 같은 고급 PCB 기술을 사용하면서 두 가지 이상의 빌드업 기술을 사용합니다.

PCB의 밀도가 8단 기판 이상으로 증가하면 HDI를 사용하는 비용이 기존의 복잡한 라미네이션 프로세스보다 낮아집니다. HDI 보드는 고급 패키징 기술을 사용하는 데 도움이 되며 전기적 성능과 신호 정확도가 기존 PCB보다 높습니다. 또한 HDI 보드는 무선 주파수 간섭, 전자파 간섭, 정전기 방전, 열전도 등의 개선 사항이 더 좋습니다.

전자 제품은 고밀도, 고정밀을 향해 끊임없이 발전하고 있습니다. 소위 "높음"은 기계의 성능을 향상시킬 뿐만 아니라 기계의 크기를 줄입니다. HDI(High Density Integration) 기술은 전자 성능 및 효율성에 대한 더 높은 표준을 충족하면서 최종 제품 설계의 소형화를 가능하게 합니다. 현재 휴대폰, 디지털(카메라) 카메라, 노트북, 자동차 전장품 등 대중적인 전자제품에는 HDI 기판이 많이 사용된다. 전자 제품의 업그레이드와 시장 수요에 따라 HDI 보드의 개발은 매우 빠를 것입니다.

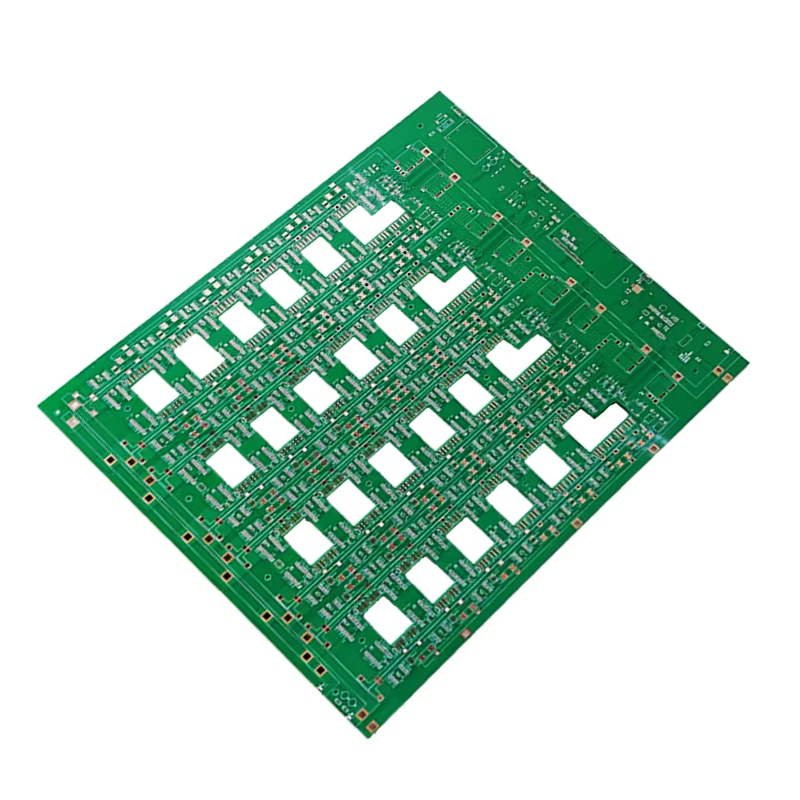

일반 PCB 소개

PCB(Printed Circuit Board)는 중국어로 인쇄회로기판(Printed Circuit Board)이라고도 하며, 중요한 전자부품이자 전자부품의 지지체이자 전자부품의 전기적 연결을 위한 캐리어입니다. 전자 인쇄를 사용하여 만들어지기 때문에 "인쇄된" 회로 기판이라고 합니다.

그 기능은 주로 전자 장비가 인쇄 기판을 채택한 후 유사한 인쇄 기판의 일관성으로 인한 수동 배선 오류를 방지하고 전자 부품의 자동 삽입 또는 배치, 자동 납땜 및 자동 감지를 실현하여 전자 장비의 품질을 향상시키는 것입니다. 노동 생산성을 향상시키고 비용을 절감하며 유지 보수를 용이하게 합니다.

블라인드 및 매립 비아가 있는 PCB 보드를 HDI 보드라고 합니까?

HDI 보드는 고밀도 상호 연결된 회로 보드입니다. 막힌 구멍으로 도금된 후 다시 눌러지는 보드는 모두 HDI 보드입니다. HDI는 1차, 2차, 3차, 4차, 5차 HDI로 나뉩니다. 예를 들어, iPhone 6의 메인 보드는 5차 HDI입니다. 단순 매립 비아가 반드시 HDI는 아닙니다.

HDI PCB 1차, 2차, 3차 구별 방법

⑴1차 주문이 비교적 간단하고, 공정 및 공정의 제어가 용이하다.

⑵2차 문제가 복잡해지기 시작하는데, 하나는 정렬 문제, 다른 하나는 펀칭 및 구리 도금 문제입니다. 2차 디자인에는 여러 종류가 있습니다. 하나는 각 주문의 위치가 엇갈린다는 것입니다. 두 번째 인접 레이어를 연결해야 하는 경우 중간 레이어에서 와이어를 통해 연결되며 이는 2개의 1차 HDI에 해당합니다.

두 번째는 두 개의 1차 홀이 중첩되고 2차 홀이 중첩에 의해 구현된다는 것입니다. 가공은 2개의 1차 홀과 유사하지만, 위에서 언급한 특별히 제어해야 하는 프로세스 포인트가 많다.

⑶세 번째는 외부 레이어에서 세 번째 레이어(또는 N{0}} 레이어)로 직접 펀칭하는 것입니다. 그 과정이 전작과 많이 다르고, 펀칭의 난이도도 높아졌다.

2차 유추는 3차에 대해서도 동일합니다.

HDI 보드와 일반 PCB의 차이점

일반적인 PCB 보드는 주로 FR{0}}이며 에폭시 수지와 전자 등급 유리 천으로 만들어집니다. 일반적으로 기존 HDI의 경우 뒷면에 접착력이 있는 동박이 가장 바깥쪽 표면에 사용됩니다. 레이저 드릴은 유리 천을 관통할 수 없기 때문에 유리 섬유가 없는 뒷면 접착 동박이 일반적으로 사용됩니다. 그러나 현재의 고에너지 레이저 드릴 장비는 1180 유리 천을 관통할 수 있습니다. 이것은 일반 재료와 다르지 않습니다.
