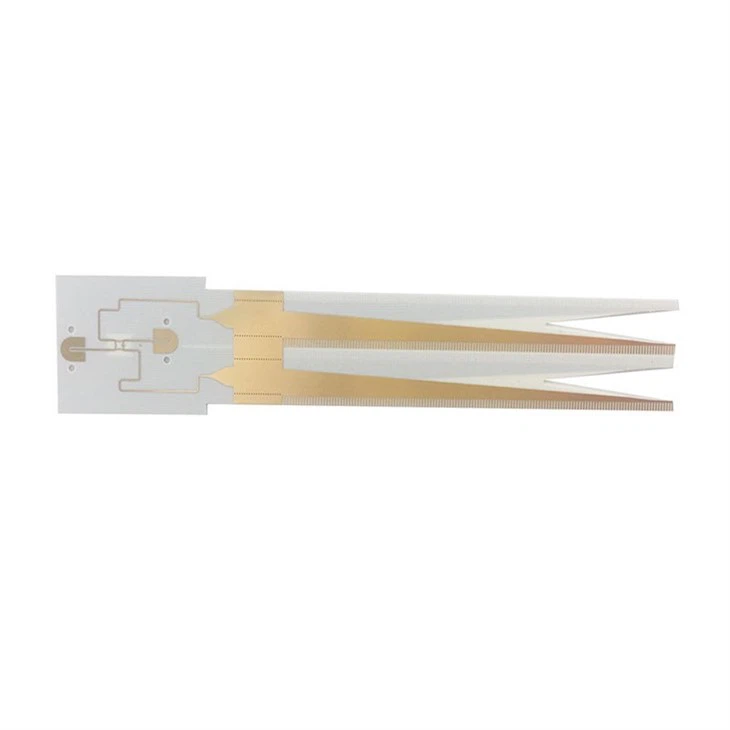

양면 Rogers 5880 안테나 고주파 보드

양면 Rogers 5880 안테나 고주파 보드에는 고주파 요구 사항을 충족하기 위해 특별한 Rogers 재료가 필요합니다. 이러한 재료의 DK/ER 값이 변경되면 RF PCB 회로 기판의 임피던스에 영향을 미칩니다. 전기적 손실과 신호 손실을 줄여 저비용, 고품질 품질을 실현할 수 있습니다.

문의 보내기

설명

제품 세부 정보

상품명:	로저스 5880 고주파 안테나 회로 기판	보드 재료:	로저스 5880
보드 두께:	1.6 밀리미터	레이어 수:	2개의 층
유전 상수:	2.55	미디어 두께:	1.524 밀리미터
손실 요인:	{{0}}.0022(1MHz), 0.0026(10GHz)	Td:	439
Tg:	>280	난연성 등급	V 0
솔더 마스크 색상	하얀색	실크 스크린	아니요
표면 마무리	ENIG	구리 두께	기본 구리 0.5OZ, 완성된 구리 두께 1OZ
열 전도성:	0.38w/m.k	밀도:	1.27gm/cm3
리드타임	10-12일	용법:	안테나, 무선 주파수 통신 장비
지불	티티, 페이팔	배달:	DHL, UPS, 페덱스, EMS 등

양면 Rogers 5880 안테나 고주파 PCB 기능:

1. 고속 전송: 양면 Rogers 5880 안테나 고주파 PCB 기술 설계는 최대 10Gbps의 속도로 고속 데이터 전송을 달성할 수 있는 고속 신호 전송 라인 설계를 채택합니다.
2. 저잡음: 양면 Rogers 5880 안테나 고주파 PCB 설계는 저잡음 구성 요소와 간섭 방지 기술을 사용하여 저잡음 전송 및 안정적인 신호 출력을 달성합니다.
3. 고정밀도: 양면 Rogers 5880 안테나 고주파 PCB 기술 설계는 고정밀 배선과 고정밀 부품을 사용하여 고정밀 신호 전송과 안정적인 신호 출력을 달성합니다.
4. 고주파 대역폭: 양면 Rogers 5880 안테나 고주파 PCB 보드 기술 설계는 고주파 대역폭 신호 전송을 지원하고 고주파 신호 전송 요구를 충족할 수 있습니다.
5. 맞춤형 디자인: 양면 Rogers 5880 안테나 고주파 PCB 보드 기술 설계는 고객 요구에 따라 맞춤화될 수 있으며 고객의 특별한 요구 사항에 대한 응용 시나리오를 충족할 수 있습니다.

양면 Rogers 5880 안테나 고주파 보드 애플리케이션
양면 Rogers 5880 안테나 고주파 보드는 통신, 무선 통신, 레이더 및 위성 통신 분야에서 중요한 역할을 합니다.

Double-sided Rogers 5880 antenna high frequency board application

1. 전기통신 분야
양면 Rogers 5880 안테나 고주파 보드는 통신 및 통신 분야에서 중요한 역할을 합니다. 통신 기술의 급속한 발전으로 고주파 신호 처리가 점점 더 중요해지고 있습니다. 양면 Rogers 5880 안테나 고주파 보드는 우수한 고주파 특성과 신뢰성으로 인해 무선 기지국, 안테나 및 마이크로파 장비와 같은 통신 장비에 널리 사용됩니다. 양면 Rogers 5880 안테나 고주파 보드를 사용하면 신호 전송 효율성과 간섭 방지 기능이 향상되어 통신 품질과 안정성이 보장됩니다.

2. 무선통신 분야
무선 통신 분야에서 양면 Rogers 5880 안테나 고주파 보드는 휴대폰 및 무선 네트워크 장비와 같은 이동 통신 장비에 널리 사용됩니다. 고주파 PCB 보드는 증가하는 사용자 요구를 충족하기 위해 더 높은 전송 속도와 더 긴 전송 거리를 제공할 수 있습니다. 양면 Rogers 5880 안테나 고주파 보드의 우수한 신호 전송 특성은 신호 간섭 및 감쇠를 줄이면서 통신 품질과 안정성을 향상시킬 수 있습니다.

3. 레이더 분야
레이더 분야에서 양면 Rogers 5880 안테나 고주파 보드는 중요한 응용 가치를 가지고 있습니다. 레이더 시스템은 고주파 신호를 처리하고 복잡한 환경에서 정확한 탐지 및 추적을 수행해야 합니다. 양면 Rogers 5880 안테나 고주파 보드는 낮은 손실, 높은 제조 정확도 및 안정성으로 인해 레이더 안테나, 신호 처리 및 제어 시스템과 같은 주요 구성 요소에 널리 사용됩니다. 양면 Rogers 5880 안테나 고주파 보드를 적용하면 레이더 시스템의 감도, 해상도 및 추적 정확도가 향상되고 레이더 시스템의 성능과 신뢰성이 향상됩니다.

4. 위성통신분야
양면 Rogers 5880 안테나 고주파 보드는 위성 통신 분야에서 중요한 응용 분야를 가지고 있습니다. 위성 통신 시스템은 고주파 신호를 처리하고 장거리로 데이터를 전송해야 합니다. 양면 Rogers 5880 안테나 고주파 보드는 낮은 손실, 높은 신호 전송 특성 및 높은 온도 저항으로 인해 위성 통신 장비의 구성 요소를 송수신하는 데 널리 사용됩니다. 양면 Rogers 5880 안테나 고주파 보드를 사용하면 위성 통신 시스템의 전송 속도, 데이터 품질 및 신뢰성을 향상시킬 수 있습니다.

양면 Rogers 5880 안테나 고주파 보드 재료 특성

강화된 PTFE 소재는 전기 손실 가능성이 매우 낮습니다.
낮은 흡습성
등방성
균일한 주파수를 갖는 전기적 특성
인쇄 및 코팅에 사용되는 용제 및 시약을 포함한 우수한 내화학성
친근한 환경
전처리

양면 Rogers 5880 안테나 고주파 보드 제조 서비스

Beton PCB 회로 기판, 고주파 보드 PCB 교정 및 중소 규모 배치는 평균 월 생산량이 8,{3}} 평방 미터 이상이며 안정성과 개발에 중점을 두고 고객에게 높은 수준의 제품을 제공합니다. 품질 PCB.

제품

PCB 회로 기판: 1-28 레이어 PCB 교정 및 중소 일괄 처리, 3mil의 작은 선폭 및 라인 간격, 8mil의 작은 비아 홀, 성숙한 임피던스, 블라인드 매립 및 하프 홀 프로세스.
고주파 보드: 1-28 레이어 PCB 교정, 중소 일괄 처리, 중국의 모든 보드 사양, Rogers, Taconic, Arlon, F4b.
양면보드는 12시간 이내, 4단 보드는 48시간 이내 배송이 가능합니다.
주문은 10분 안에 빠르게 완료할 수 있으며, 주문 전 사전 검토가 가능합니다.

고주파 보드 처리 지침:
당사에서 일반적으로 사용되는 고주파 기판에는 ROGERS, TACONIC 시리즈, 고주파 마이크로파 PTFE 회로 기판, Teflon 및 폴리테트라플루오로에틸렌 회로 기판이 포함됩니다.

일반적으로 사용되는 기본 재료에는 Rogers 4000 시리즈: RO4350B/RO4003C가 포함됩니다.
두께: {{0}}.2,0.254,0.308 0.508 0.762,0.813,1.524

당사에 재고가 없는 플레이트의 납품일은 플레이트 공급업체에 확인이 필요합니다. 공급업체에 재고가 있는 경우 배송 시간은 1-5일입니다. 재고가 없는 경우 납품일을 공급업체에 확인해야 합니다.

모든 고주파 보드는 FR4 보드 및 PP와 혼합될 수 있습니다. Rogers 4000 시리즈는 RO4350BPP와 결합하여 FR4 혼합 보드를 합성할 수 있습니다.

Rogers 고주파 보드 재료는 다음과 같습니다.

RO4003C, RO4350B, RO4360, RO4533, RO4535, RO4730, RO4232, RO4233, RO3003, RO3006, RO3010, RO3035, RO3203, RO3206, RO3210, RO3730, RO5780, RO5880, RO6002, RO3202, RO{ {20}}

Taiconic TACONIC 재료 모델은 다음과 같습니다.

TLY-5A TLY-5 TLY-3 HT1.5 TLX-0 TLX-9 TLX-8 TLX-7 TLX{{9 }} TLC-27 TLE-95 TLC-30 TPG-30 TLG-30 RF-30 TSM-30 TLC- 32 TPG32 TLG-32 TLG-34 TPG35 TLG-35 RF-35 RF-35A RF-35P RF-41 RF{{27 }} RF-45 RF-60A CER-10

Yalong ARLON 고주파 보드 재료는 다음과 같습니다.

AD255 C03099, AD255 C06099, AD255 C04099, AD300 C03099, AD300 C04099, AD300 C06009, TC600, AD250 C02055C, TC350, MCG300CG, DCL220, CUCLAD 217LX, CUCLAD 250GX , 알로 N55NT

Wangling 및 Taixing 고주파 보드 재료는 다음과 같습니다.

F4BK225 F4BK265 F4BK300 F4BK350 F4BM220 F4BM255 F4BM265 F4BM300 F4BM350

Rogers 5880 재료 데이터시트
