Pcb 트레이스의 폭은 얼마나 되어야 합니까?

1. PCB 트레이스

일반적으로 PCB 배선의 폭에는 두 가지 문제를 고려해야 합니다. 하나는 전류의 크기입니다. 흐르는 전류가 크면 배선이 너무 얇을 수 없습니다. 다른 하나는 보드 공장의 실제 보드 제작 능력을 고려하는 것입니다. 전류가 작으면 배선이 더 얇아질 수 있지만 너무 얇으면 일부 PCB 기판 공장에서 못 만들 수도 있고, 만들 수도 있지만 불량률이 높아져 PCB 기판 제조업체의 문제 고려되어야한다.

PCB 구리 두께는 일반적으로 1OZ(35um), 2OZ(70um), 3OZ(105um)로 나뉘며 일반적인 양면 보드는 1oz입니다. 다층 보드의 내부 레이어는 일반적으로 1/2oz 1/3oz, 외부 레이어는 1oz 1/2oz 1/3oz,

PCB에는 mm과 mil의 두 가지 크기가 있으며 변환 관계는 1mm=39mil입니다.

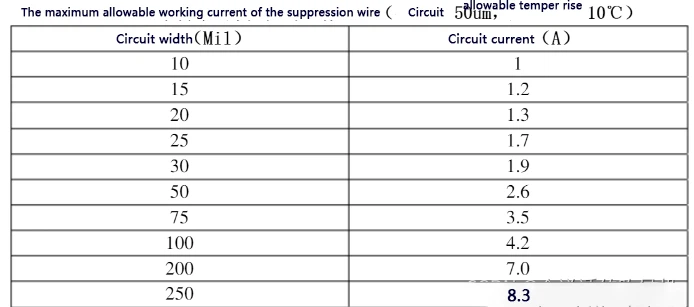

예를 들어, 일반적으로 사용되는 10mil 및 1OZ 폭의 IC 트레이스의 허용 전류는 약 675mA이고, 8mil 및 1OZ의 허용 전류는 약 550mA입니다. 아래 그림을 참고하시면 됩니다

The width of the power line and the ground line should be as wide as possible, and the ground line is wider than the power line. These relationships are: ground wire>power wire>신호선, 일반적으로 신호선의 너비는 {{0}}.2-0.3mm(8-12mil), 가장 얇은 너비는 0입니다.{{5 }}.07mm(2-2.8mil)이고 전원선은 1.2- 2.5mm(48-100mil)입니다. (0.025mm=1mil).

2. PCB 배선의 공통 선폭

(1) 일반적으로 선폭과 선간격은 8/8mil로 제어하고, via hole은 대부분의 PCB 제조사에서 생산 가능한 12mil(0.3mm)로 선택하고, 생산 비용이 저렴합니다.

(2) 일반적으로 선폭과 선간격은 6/6mil로 제어하고 있으며, 비아홀은 대부분의 PCB 제조사에서 생산 가능한 12mil(0.3mm)로 선택하였고, 생산원가는 낮다.

(3) 최소 선폭 및 선간격은 4/4mil로 제어하고, 비아홀은 8mil(0.2mm)로 한다. PCB 제조업체의 절반 이상이 생산할 수 있지만 가격은 이전보다 약간 비쌉니다.

(4) 최소 선폭과 선간격은 3.5/3.5mil로 조절하고, via hole은 8mil(0.2mm)로 PCB 제조사를 적게 생산할 수 있고, 가격은 조금 더 비쌀 것이다. .

(5) 최소 선폭과 선간격은 2/2mil로 제어하고, via hole은 많은 pcb 제조사에서 생산할 수 없는 4mil(0.1mm)로 선택한다. 이것의 가격은 가장 높지만 우리 회사에서 할 수 있습니다.

(6) 주 라이브 와이어 및 중립 와이어: 80-100mil, 12V/24V 20mil~60mil, plus 5V 20-30mil

, 플러스 3V 20-30mil, GND가 넓을수록 20-30mil, 일반 신호선 10mil-20mil은 구성 요소의 밀도에 의해 결정됩니다.

PCB 디자인의 밀도에 따라 선폭이 설정되면 밀도는 작고 선폭과 선 간격은 크게 설정할 수 있으며 밀도는 더 크게 설정할 수 있으며 선폭과 선 간격은 더 작게 설정할 수 있습니다.

3. 요약:

일반적인 신호 라인 폭과 비아는 다음과 같습니다.

1) 8/8mil, 12mil(0.3mm) 비아 홀.

2) 6/6mil, 12mil(0.3mm) 비아 홀.

3) 4/4mil, via hole은 8mil(0.2mm)를 선택한다.

4) 3.5/3.5mil, 비아홀은 8mil(0.2mm)를 선택합니다.

5) 3.5/3.5mil, 비아홀은 4mil(0.1mm, 레이저 드릴링).

6) 2/2mil, 4mil 비아 홀(0.1mm, 레이저 드릴링).

참조 경유: 내경 12mil, 외경 20mil

기준 내경 20mil, 외경 30mil

4. 전류는 선폭에 해당합니다.

I=K* T^0.44*A^0.47

K는 보정 계수입니다. 일반적으로 구리 피복 전선은 0로 간주됩니다.0내층에 있을 때 24, 외층에 있을 때 0.048;

T는 최대 온도 상승(도);

A는 구리 클래드 와이어의 단면적이며 단위는 mil입니다(mm가 아님, 주의).

I는 최대 허용 전류, 단위는 A입니다.
