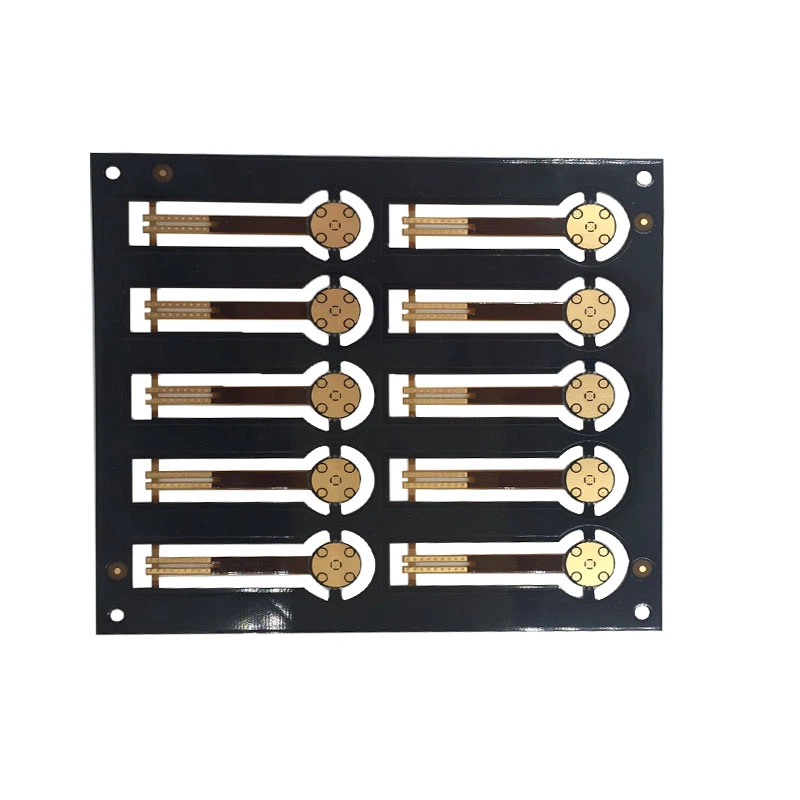

의료 기기용 6레이어 Rigid-Flex 보드

보드 유형: 리지드 플렉스 보드
보드 레이어 수: 6 레이어
판 두께: 2.0±0.05mm
표면 마무리: 침지된 금
최소 선 너비/줄 간격: 0.076mm

문의 보내기

설명

의료기기용 6층 Rigid-Flex 기판의 구체적인 세부사항

보드 유형: 리지드 플렉스 보드
레이어 수: 6개 레이어
판 두께: 2.0±0.05mm
구리 두께: 1OZ
솔더 마스크: 녹색
실크스크린:흰색
표면 마무리: 침지된 금
최소 선 너비/줄 간격: 0.076mm
최소 구멍 직경: 0.1mm
재질: Shengyi Grade A 재질 + FPC 유연한 보드
제품 특징: {{0}}.1mm 레이저 구멍 + 선폭 0.05mm

6 layer rigid-flex board Top and bottom side

의료기기용 6 Layer Rigid-flex PCB의 장점은 무엇입니까?

6-레이어 의료기기 Rigid-Flex PCB는 소프트 보드와 하드 보드를 결합한 회로 기판입니다. 고집적도, 고성능, 신뢰성이 특징이며 의료 영상 장비, 의료 모니터링 장비 및 치료 장비에 적합합니다.

6레이어 Rigid-flex PCB의 장점은 다음과 같습니다.

높은 통합: 의료 장비의 다기능 요구 사항을 충족하기 위해 고밀도 통합을 달성합니다.
높은 성능과 신뢰성: 고품질 재료와 첨단 제조 공정을 사용하여 장기적으로 안정적인 작동을 보장합니다.
경량 설계: 장비의 무게를 줄이고 작동을 용이하게 합니다.
간편한 조립 및 유지 관리: 유연한 설계로 자동화된 조립이 가능하고 비용이 절감되며 유지 관리가 단순화됩니다.
안전성: 6레이어 Rigid-flex PCB는 절연 성능과 내구성이 우수하여 안전한 작동을 보장하고 사고를 방지합니다.

의료 분야에서 이 보드는 주로 고성능, 다기능 및 신뢰성을 달성하는 데 사용됩니다. 예를 들어, 의료 영상 장비에서는 고화질 이미지 획득 및 처리가 가능합니다. 의료 모니터링 장비에서는 생리학적 매개변수를 실시간으로 모니터링할 수 있습니다. 처리 장비에서는 정밀한 제어 및 모니터링이 가능합니다.

6-레이어 Rigid-flex PCB는 어디에 사용되나요?

의료 분야의 의료 장비용 6-레이어 Rigid-Flex PCB의 적용 시나리오에는 주로 다음과 같은 측면이 포함됩니다.

Where is 6-layer Rigid-flex PCB used

의료영상장비: CT, MRI, X-ray 장비 등의 의료 영상 장비에서 의료 장비용 6-레이어 Rigid-Flex PCB를 사용하여 고화질 이미지의 수집, 처리 및 전송을 달성할 수 있습니다. 높은 통합성과 고성능 기능으로 장치의 이미징 품질과 효율성을 향상시킬 수 있습니다.
의료 모니터링 장비: 심전도, 혈압계, 인공호흡기 등 의료 모니터링 장비에서 6-의료 장비용 레이어 Rigid-Flex PCB를 사용하여 심전도, 혈압, 호흡 등 환자의 생리적 매개변수를 실시간으로 모니터링할 수 있습니다. . 높은 신뢰성과 안정성으로 모니터링 데이터의 정확성과 적시성을 보장할 수 있습니다.
치료 장비: 방사선 치료 장비, 레이저 치료 장비, 수술용 로봇 등의 치료 장비에서는 6-레이어 의료 장비 소프트 하드 보드를 사용하여 정밀한 치료 제어 및 모니터링을 구현할 수 있습니다. 높은 통합성과 고성능 기능으로 치료 효과의 안전성과 유효성을 향상시킬 수 있습니다.
체외진단장비: 생화학 분석기, 면역 분석기, 혈액 분석기와 같은 체외 진단 장비에서 6-의료 장비용 레이어 Rigid-Flex PCB를 사용하여 여러 진단 기능의 통합 및 제어를 달성할 수 있습니다. 높은 통합성과 가벼운 디자인으로 장치의 휴대성과 사용 편의성을 향상시킬 수 있습니다.
이식형 의료기기: 심박조율기, 인공와우, 신경자극기 등 이식형 의료기기에 의료기기용 6-레이어 Rigid-Flex PCB를 사용하면 장기간 안정적인 작동과 장비의 정밀한 제어가 가능합니다. 높은 신뢰성과 안전성으로 환자의 치료 효과와 삶의 질을 보장할 수 있습니다.

6-의료 장비용 레이어 Rigid-Flex PCB는 고집적도, 고성능 및 신뢰성, 경량 설계, 손쉬운 조립 및 유지 관리, 안전성 등의 장점을 가지고 있습니다. 다양한 의료 장비 및 시나리오에 적합하며 의료 장비의 성능을 향상시킬 수 있습니다. 신뢰성과 사용자 경험은 의료 분야의 발전에 있어서 매우 중요한 의미를 갖습니다.

Beton의 Rigid-Flex 기판 제조 능력

프로세스	안건	대량 생산 능력
레이어 수		유연한 PCB:1-30 레이어(HDI 플렉스 PCB 포함)
레이어 수		Rigid-flex PCB:2 - 50 레이어(HDI Rigid-Flex PCB 포함)
교련	최소 드릴 구멍 직경	CNC 00.1mm, 레이저 00.08mm
	드릴링 편차 공차	0.05mm 이하
	최소 드릴링 슬롯 폭	0.60mm 이상
회로	최소 선 너비/공간	{{0}}.04mm/0.04mm
회로	양면의 패턴 오정렬에 대한 최소 공차	±0.02mm
솔더 마스크	최소 솔더 마스크 브리지	솔더 마스크 브리지 0.075mm 이상
	최소 솔더 마스크 개방	S/M 두께 10-35음, S/M 개구부: 원형 {{0}}.4mm, 정사각형 0.3*0.3mm
	솔더 마스크 정렬 공차	솔더 마스크: 0.03mm 이상
실크 스크린		화이트, 블랙 등등....
표면 마무리	니켈 도금 두께	2-6음
	금도금 두께	0.025-0.5um
	이머젼 골드	0.025-0.075um
	OSP	0.4-0.8um
아웃라인 펀칭	개략 포용력:	0.05mm(정밀 금형, 레이저)
	개략 포용력:	±0.10mm(일반 금형제작)
	개략 포용력:	±0.20mm 이상(금형제작)
	날카로운 모서리 윤곽선으로 전환 필렛 허용	R 0.20mm 이상
	위치 지정 구멍 중심에서 윤곽선 가장자리까지의 거리가 최소입니다.	2.5mm
	장치 간 최소 거리	0.5mm 이상(점프 펀치에 적합, 일반적으로 1-2mm)
	절단선으로부터의 윤곽 가장자리 거리	2.0mm 이상
	절단선으로부터 구멍 거리 위치 지정	0.23mm 이상
	반원형 구멍의 최소 직경	{{0}}.3mm 안전값 0.4mm
	라인에서 보드 가장자리까지의 최소 거리	0.40mm(핸드 컷)
	라인에서 보드 가장자리까지의 최소 거리	0.30mm(나이프 몰드)
	라인에서 보드 가장자리까지의 최소 거리	0.15mm(강철 금형)
	라인에서 보드 가장자리까지의 최소 거리	0.1mm(정밀 펀칭 금형)
리지드 플렉스 보드 개요	라우팅 나이프 크기	최소 {{0}}.8mm(최소 내부 호 반경 R0.4mm
	파이프 구멍	NPTHL01.0mm
	용인	밀링 보드 주변 공차 +0.13mm
	라인에서 보드 가장자리까지의 최소 거리	0.2mm(가장자리)
	V-CUT 총 두께는 FR4 중 가장 얇습니다.	0.3mm(단면)
	V-CUT의 가장 얕은 깊이	0.08mm(베벨 각도: 450)
시험	플라잉 프로브 테스트에서 가장 얇은 보드 두께	0.1mm
임피던스 공차		1.R 50Q 이하 공차=+5Q2 1000>R>50Q 공차=±100 3.R>1000 허용 오차=±10%
완제품	마감두께 공차 (0.05-0.10mm)	±0.015mm
	마감두께 공차 (0.11-0.2mm)	±0.02mm
	마감두께 공차 (0.21-0.40mm)	+0.03mm
	다층 Rigid-Flex 보드	특정 레이아웃 구조에 따라 결정
