회로 기판의 핵심 원료는 PCB 및 FPC 기판 재료의 적용에서 다릅니다.

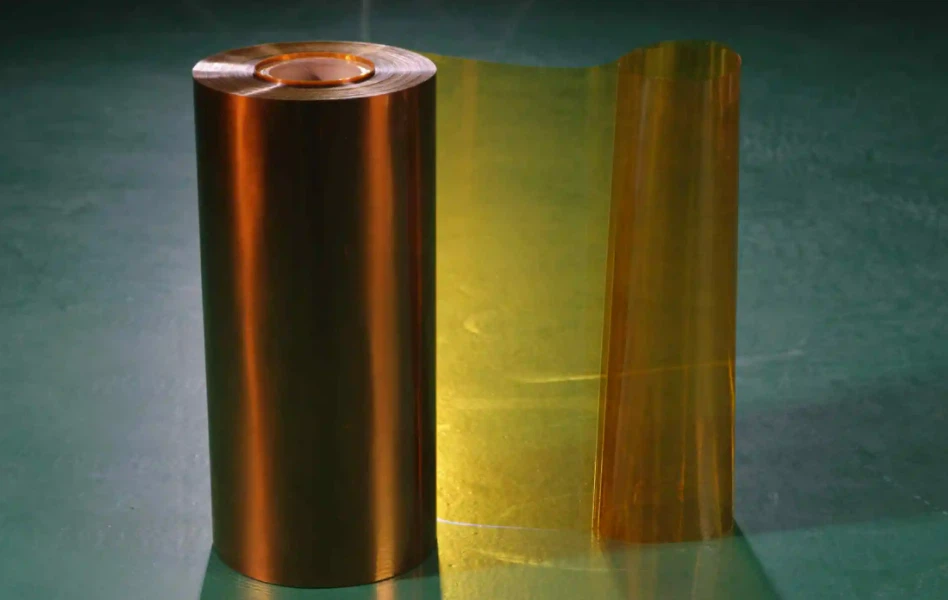

인쇄 회로 기판(PCB)의 성능은 전자 제품의 성능에 직접적인 영향을 미칩니다. 폴리이미드 수지로 만든 라미네이트는 인쇄회로기판, 특히 PI 필름으로 만든 플렉시블 인쇄회로기판(FPC)으로 사용할 수 있어 3차원 배선, 다층 배열, 대용량 정보 저장 등의 장점이 있다. 휴대폰과 같은 소형 전자 장치에 사용됩니다.

FPC에서 H 필름의 적용은 매우 크고 연간 성장이 매우 빠릅니다. 국제 시장에서 미국의 FPC는 전체 PCB 시장의 약 9%를 차지했으며 연간 성장률은 약 15%입니다. 앞으로 FPC는 연간 20% 이상의 성장률로 계속 증가할 것입니다. 서유럽의 H 필름은 주로 FPC 기판 또는 모터용 절연 재료로 사용됩니다. 일본의 전기 및 전자 응용 분야에서 소비되는 PI 필름의 60%가 FPE로 사용됩니다. Japan Zhongyuan Chemical Industry Co., Ltd.는 유연한 인쇄 회로 기판의 준비에 사용되는 H 복합 접착 필름 HXEOTM을 개발했습니다. 국내 제조업체들은 3층 기판보다 내열성과 내굴곡성이 우수한 폴리이미드와 동박으로 만든 2층 기판을 개발하기 시작했으며, 동박 폴리아미드 연성 회로 기판은 이민 필름 복합재로 만든 대형 회로 기판을 대체하고 있습니다. 규모.

다공성 표면을 가진 PL 필름의 생산은 그것과 구리 코팅 사이의 접착 견뢰도를 향상시킬 수 있습니다. 일본 Teijin Corporation의 연구원들은 평활한 기판 위에 캐스팅하여 얻은 PA 필름을 에탄올과 같은 탄소수 1~6의 알코올 용액에 침지하는 것을 제안했습니다. 그런 다음 이미드화 반응을 수행하여 성능이 우수한 다공성 PI 필름을 얻습니다. 일부 연구자들은 감광성 Pl 필름 위에 금속 필름을 배치하여 FPC를 제조하는 방법을 발명했습니다. 유기 실록산으로 개질된 PI의 유리, 금속 등의 무기물에 대한 접착력을 향상시키는 것 외에도 Si-OH는 특정 조건에서 자체 응축되어 가교 구조를 형성할 수 있으므로 PI는 열팽창 계수가 낮습니다( CIE). . 예를 들어, Nippon Suso Co., Ltd.는 파이로멜리트산 이무수물, 비프탈산 이무수물, 디아민 및 메틸아미노페닐트리메톡시실란을 사용하여 공중합하고, 얻어진 변성 PI는 접착력이 우수하고 CTE가 낮습니다. 낮은 CUE는 유기 코팅 재료의 CTE를 무기 기본 재료의 CTE에 더 가깝게 만들 수 있으며, 이는 마이크로 전자 장치의 작동 신뢰성을 향상시키는 데 매우 중요합니다. 가장 큰 특징은 납땜욕의 내열성과 유연성입니다. 지금까지 이 두 가지 장점을 결합한 다른 소재는 없습니다.

PI 수지를 PCB에 사용할 때 가장 큰 문제는 열팽창 계수가 전자 부품보다 훨씬 크다는 것입니다. 이러한 팽창 계수의 차이로 인해 제품 내부에 큰 응력이 발생하여 회로 박리나 균열이 발생하고 심한 경우 파단까지 발생합니다. . 현재 사용되는 FPC는 먼저 H 필름과 구리 호일로 만든 다음 접착제로 함께 붙입니다. 접착제의 첨가는 열적 특성, 기계적 특성 및 전기적 특성에 큰 영향을 미치므로 일반 전자 제품 및 환경에서만 사용할 수 있지만 항공 우주, 고정밀 전자 제품 및 고온 환경에는 적합하지 않습니다.

접착제로 인한 부정적인 영향을 피하기 위해 PI 필름과 동박을 직접 라미네이트하는 데 현재 두 가지 방법이 사용됩니다.

PI 필름을 먼저 준비하고 그 위에 균일한 두께의 동박을 도금합니다. 그러나 이 방법으로 제조된 동박은 기계적 물성이 좋지 않아 FPC로 사용하기 어렵다.

열팽창이 낮은 PI를 준비하면 동박의 CTE와 유사하게 되어 PI 필름과 동박을 직접 적층할 때의 핵심 문제인 열 응력을 해결합니다. 프리폴리머 PA는 구리 호일에 직접 코팅되고 건조되고 이미드화되어 글루가 없는 FPC를 얻었다. 전통적인 접착 방법을 변경하고 접착제로 인한 낮은 내열성의 결함을 피하고 FIE의 내열성, 기계적 및 전기적 특성을 향상시킵니다. 그러나 정보 전송의 정확성을 보장하고 장치의 수명을 연장하기 위해 기본 재료와 구리 코팅 사이의 견뢰도를 개선하는 방법은 PI 필름의 연구 주제 중 하나입니다.
