스탬프 홀, V-CUT, 어느 것이 PCB 패널에 더 적합

PCB 패널에 더 좋은 것은 무엇입니까?
우선 왜 직소퍼즐인지부터 이해해야죠~
패널은 생산 요구를 충족시키는 것입니다. 예를 들어, 일부 고객의 보드가 너무 작아 고정구 제작 요구 사항을 충족하지 않습니다. 이때 생산을 위해서는 다양한 기판을 조립해야 합니다.
특수한 모양의 PCB 보드도 있으며 패널은 PCB 보드의 활용률을 향상시켜 낭비를 피하고 비용을 절감합니다.
SMT 배치 중에 SMT 배치의 용접 효율을 효과적으로 향상시킬 수 있습니다.
판넬의 이유를 알았으니 V-CUT과 스탬프홀이 무엇인지 알아보자.
V-컷은 두 개의 베니어 사이와 베니어와 공정 가장자리 사이의 V자형 구분선을 말하며 "V" 모양을 형성합니다. 그것은 부서지고 용접 후에 분리됩니다.
스탬프 구멍은 메인 보드 임포지션 내부에 있으며 작은 보드는 리브로 연결해야 합니다. 절단을 용이하게 하기 위해 우표 가장자리에 있는 구멍과 유사하게 리브에 몇 개의 작은 구멍이 열립니다.
직소 퍼즐의 두 가지 방법 중 어떤 것을 선택해야 할까요? 사실 각각의 장점과 단점이 있습니다. 어떻게 말해야 할까요? 아래를 읽으십시오.

양면 V자형 홈을 사용하는 경우 V자형 홈의 깊이는 약 1/3(양쪽 홈의 합)으로 조절해야 하며 홈의 크기는 정확하고 깊이는 제복.
스탬프 구멍을 사용할 때 용접 중에 PCB 보드에 가해지는 불균일한 힘으로 인한 변형을 방지하기 위해 가장자리가 각 직소 보드 주위에 고르게 분포되어야 한다는 점에 유의해야 합니다.
스탬프 홀의 위치는 패널이 분리된 후 스탬프 홀에 잔류하는 버가 고객의 전체 기계 조립에 영향을 미치지 않도록 PCB의 내부에 가까워야 합니다.
원형과 같이 불규칙한 PCB기판의 경우 V-CUT이 불가능하여 판넬 연결을 위한 스탬프홀을 사용해야 하므로 특수형상의 기판에 스탬프홀을 많이 사용한다.

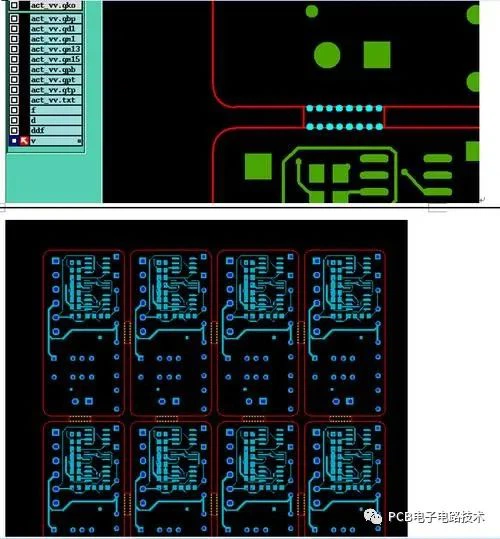

패널 보드에 스탬프 구멍을 만들기 위한 사양
1. 스탬프 구멍: 0.60mm(직경)의 5~8개의 구멍을 1열(2열 필요)을 그룹으로 형성하는 것이 좋습니다.
2. 2열 보드와 보드 사이의 간격은 최소 1.2mm(일반적으로 1.6 또는 2.0mm)여야 합니다.
3. 구멍의 가장자리와 다른 구멍의 가장자리 사이의 거리는 최소한 0.25mm에서 0.35mm(충분한 지지를 위해)여야 합니다.
4. 스탬프 구멍은 보드 프레임 라인의 중심선에 추가하거나 보드의 1/3까지 확장하는 것이 좋습니다. 보드 가장자리에 와이어가 있으면 피해야 합니다.
5. 스탬프 구멍을 추가한 후 구멍의 양면 모양을 직선 또는 (호)로 연결해야 절단 위치를 쉽게 결정할 수 있으므로 추가 절단을 피할 수 있습니다.
