PCB 보드 드라이 필름이란 무엇입니까?

드라이 필름은 전기 도금 및 에칭 기능을 차단할 수 있는 폴리머 소재입니다. 반응 원리는 자외선 조사에 의해 중합 반응이 진행된 후 보드 표면에 부착된 안정한 물질이 생성된다는 것입니다. 그것은 마이크로 전자 산업 및 회로 기판 제조 산업에서 널리 사용됩니다. 소모성 재료. Shenlian Circuit은 오늘 PCB 드라이 필름이 무엇인지에 대해 이야기할 것입니다.

1. 단면 PCB

기재 재료는 주로 종이 페놀(phenol) 동판 라미네이트(바닥은 종이 페놀, 상단은 동박) 및 종이 에폭시(Epoxy) 동판 적층판이다. 라디오, AV가전, 히터, 냉장고, 세탁기 등의 가전제품은 물론 프린터, 자판기, 회로기, 전자부품 등의 상용기기에도 대부분 사용되고 있다. 장점은 가격이 저렴하다는 것입니다.

2. 양면 PCB

기판 재료는 주로 유리-에폭시 동판 라미네이트, GlassComposite(유리 복합) 동판 적층판 및 종이 에폭시 동판 적층판입니다. 대부분 개인용 컴퓨터, 전자악기, 복합기, 자동차 전자기기, 전자주변기기, 전자장난감 등에 사용된다. Glass Styrene Resin Copper Laminate는 주로 통신장비, 위성방송장비에 Glass Polymer Copper Laminate가 사용된다. , 우수한 고주파 특성으로 인해 이동 통신 장비. 물론 비용도 높다.

3. 3-4 레이어 PCB

기판 재료는 주로 Glass-Epoxy 또는 벤젠 수지입니다. 주요 용도는 개인용 컴퓨터, ME(의료전자, 의료전자)기기, 측정기, 반도체 시험기, NC(수치제어, 수치제어)기기, 전자스위치, 통신기기, 메모리회로기판, IC카드 등이다. 유리 복합 동판도 있습니다. 라미네이트 기판은 주로 우수한 가공 특성에 중점을 둔 다층 PCB 재료입니다.

4. 6-8 레이어 PCB

기판 재료는 여전히 Glass-Epoxy 또는 Glass benzene 수지입니다. 전자 스위치, 반도체 시험기, 중형 개인용 컴퓨터, EWS(Engineering WorkStation, 엔지니어링 워크스테이션), NC 및 기타 기계용.

5. 10층 이상의 PCB

기판은 주로 유리 벤젠 수지 재료로 만들어지거나 Glass-Epoxy가 다층 PCB 기판 재료로 사용됩니다. 이 유형의 PCB의 적용은 상대적으로 특수하며 주로 고주파 특성과 우수한 고온 특성을 가지고 있기 때문에 대부분 대형 컴퓨터, 고속 컴퓨터, 통신 기계 등입니다.

6. 기타 PCB 기판 재료

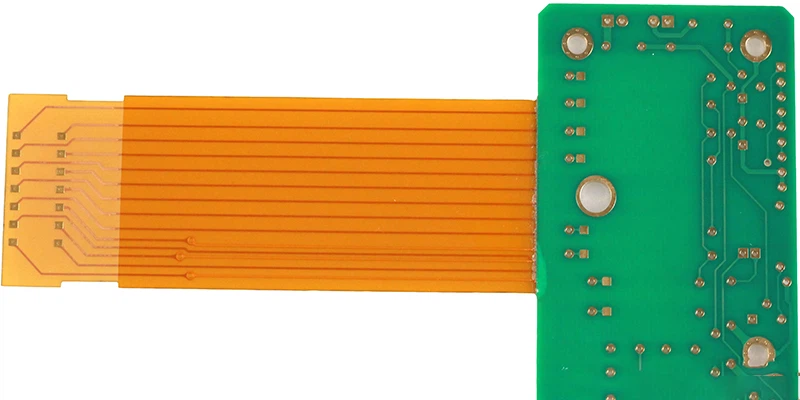

기타 PCB기판재료로는 알루미늄기판, 철기판 등이 있다. 기판에 회로를 형성한 것으로 대부분 회전식(소형모터) 자동차에 사용된다. 또한 플렉시블 PCB(FlexiblPrintCircuitBoard)도 있는데 폴리머, 폴리에스터 등의 소재에 회로를 형성해 단층, 2층, 다층 기판으로 사용할 수 있다. 이러한 종류의 연성 회로 기판은 주로 카메라, OA 기계 등의 가동 부품 및 위에서 언급한 강성 PCB 사이의 연결 또는 강성 PCB와 연성 PCB 사이의 효과적인 연결 조합에 사용됩니다. 연결 결합 방식은 탄성이 높아 형태가 다양하다.
