금속 성 성 구멍 PCB 란 무엇입니까?

전자 제품의 급속한 발전과 함께 고밀도화, 다기능화의 소형화가 발전 방향이 되었습니다. 인쇄 회로 기판의 구성 요소는 기하급수적으로 증가하는 반면 기판 크기는 줄어들고 있어 종종 소형 캐리어 기판이 필요합니다.

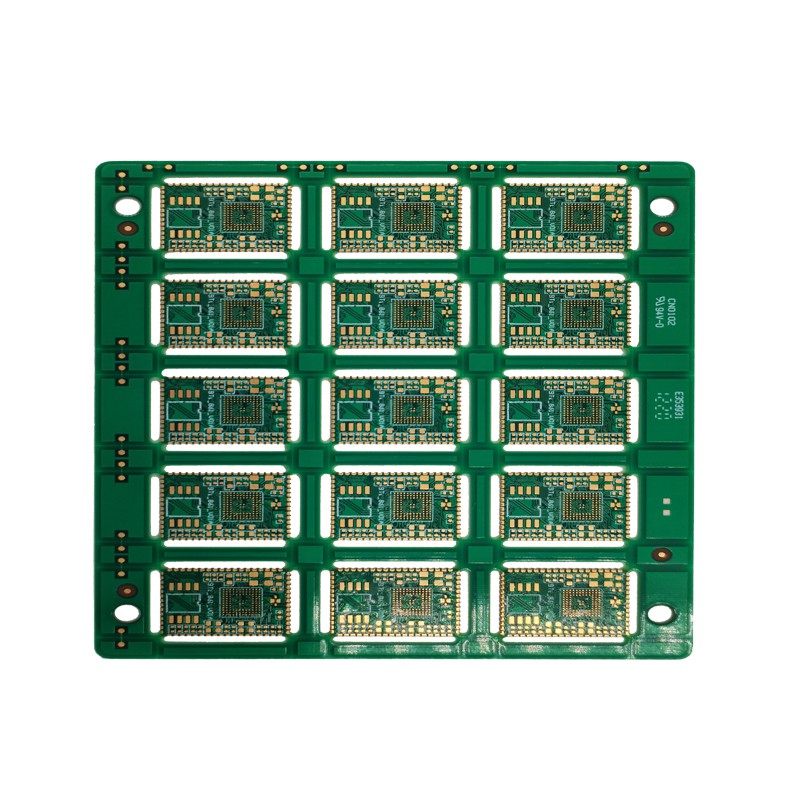

금속성 성곽 홀PCB 란?

금속화 성곽 구멍의 정의는 첫 번째 구멍을 뚫은 다음 구멍을 뚫고 형상 공정이 완료되는 것입니다. 마지막으로 금속화된 구멍(홈)의 절반이 예약됩니다. 간단히 말해, 보드 가장자리에 있는 금속 구멍의 절반이 잘립니다. PCB 업계에서는 스탬프 구멍이라고도 합니다. 그것은 커넥터와 공간을 절약할 수 있는 주요 가장자리에 구멍의 가장자리를 직접 용접할 수 있습니다. 일반적으로 신호 회로에 나타납니다.

작은 캐리어 보드의 둥근 구멍을 납땜으로 어머니 회로 기판에 납땜하면 둥근 구멍의 크기가 크기 때문에 가상 납땜 문제가 발생하여 어린이와 어머니 인쇄 회로 기판이 전기적으로 작동하지 않습니다. 잘 연결되어 금속화된 반도체 회로 기판이 나타납니다. 오리피스 PCB. 금속화 하프 홀 보드 PCB 기능: 개체는 상대적으로 작고 장치 측면에 금속화 하프 홀의 전체 행이 있습니다. 함께 납땜.

Castellated 홀 PCB 공정

1. 이중 V자형 절삭 공구로 반쪽 구멍을 가공합니다.

2. 두 번째 드릴은 구멍 옆면에 가이드 구멍을 추가하고 동피막을 미리 제거하고 버(Burr)를 줄이고 드릴 대신 홈 커터를 사용하여 속도와 낙하 속도를 최적화합니다.

3. 기판을 전기도금하기 위해 구리를 담그면 보드 가장자리에 있는 둥근 구멍의 구멍 벽에 구리 층이 전기도금됩니다.

4. 외층 회로의 제작 기판을 순차적으로 적층, 노출, 현상한 후 기판에 2차 동도금과 주석도금을 하여 모서리에 있는 둥근 구멍의 구멍벽에 동층을 형성한다. 보드가 두꺼워지고 구리 층이 내식성을 위해 주석 층으로 덮여 있습니다.

5. 반 구멍 형성 보드 가장자리의 둥근 구멍을 반으로 잘라 반 구멍을 만듭니다.

6. 상기 필름을 제거하는 단계는 상기 필름 압착공정에서 압착된 전착방지막을 제거하는 단계;

7. 식각 기판을 식각하고 기판 외층의 노출된 구리를 식각하여 제거한다.

8. 주석 박리 반공 벽의 주석을 제거할 수 있도록 기판에서 주석이 벗겨지고 반공 벽의 구리 층이 노출됩니다.

9.성형 후 빨간 테이프를 사용하여 유닛 보드를 함께 붙이고 알카라인 에칭 라인을 통해 버를 제거합니다.

10. 기판에 2차 구리 도금 및 주석 도금 후 보드 가장자리의 둥근 구멍을 반으로 잘라 Castellated 구멍을 형성합니다. 구멍 벽의 구리 층이 주석 층으로 덮여 있고 구리 구멍 벽의 층은 기판의 외부 층에 있는 구리와 완전히 손상되지 않았습니다. 강한 결합력을 포함하는 연결은 절단할 때 구멍 벽의 구리 층이 벗겨지거나 구리 뒤틀림을 효과적으로 방지할 수 있습니다.

11. 캐슬 홀이 형성된 후 필름이 제거되고 에칭되어 구리 표면이 산화되지 않아 잔류 구리 또는 단락의 발생을 효과적으로 방지하고 금속 화 반공의 수율을 향상시킵니다. PCB 회로 기판.

금속화 Castellated 홀 PCB 처리의 어려움:

1. Metallized Castellated hole PCB는 다양한 PCB 공장의 성형 공정에서 항상 어려운 문제였던 성형 후 구멍 벽의 구리 피부, 버 및 오정렬이 검게 변했습니다.

2. 특히 우표 구멍처럼 보이는 반 구멍의 전체 열, 구멍 직경은 약 0.6mm, 구멍 벽 간격은 0.45mm, 외부 패턴 간격은 2mm입니다. . 간격이 매우 작기 때문에 구리 피부로 인해 단락이 발생하기 쉽습니다.

3. 일반적인 금속 반공 보드 PCB 성형 가공 방법에는 CNC 밀링 머신 공 보드, 기계 펀치 펀칭, VCUT 절단 및 기타 방법이 포함됩니다. 이러한 가공 방법으로 홀 구리의 불필요한 부분을 제거하면 필연적으로 구리 와이어가 남고 나머지 PTH 홀 단면에 버가 남게 되며 심한 경우 홀 벽 전체의 구리 표피가 들뜨고 벗겨진다. 끄다.

한편, 메탈라이즈드 캐슬홀 형성시 PCB 신축, 천공홀 위치정밀도, 성형정확도의 영향으로 동일 유닛의 좌우측은 나머지의 크기편차가 크다. 성형 과정에서 성곽 모양의 구멍. 큰 문제가 발생했습니다.
